上海金泰SZ80-35甌江河畔再施咬合樁 卵石地層成孔難題迎刃而解

        近日，從上海騰尚基礎工程有限公司獲悉，在其承建的“溫州青田華僑經濟總部大樓（綜合體）樁基工程中，采用上海金泰SZ80-35全套管鉆機施工咬合樁進行基坑圍護，卵石地層成孔難題迎刃而解。

        擬建項目位于甌江南岸，塔山大橋西，甌江在此轉彎，緩緩而下，西、北兩側為已建江濱公園防洪堤。場地內共建5棟高層，基坑呈不規則長方形，面積約21040m²，基坑周長約830m，開挖深度9.40~14.30m。由于其中的4#、5#樓于汛期開挖，且汛期水位高于開挖面，因此需對此范圍設置有效的止水帷幕。場地內的素填土層和卵石層對鉆孔成樁有較大影響。

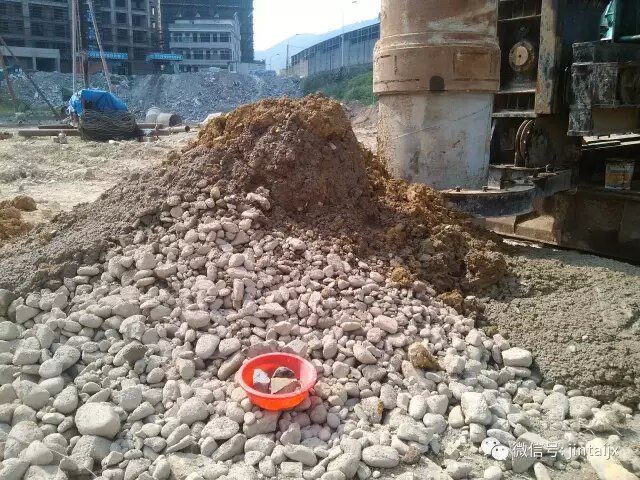

        地勘報告顯示，素填土層中底部有較早拋填的大塊花崗巖，粒徑在0.5~2.0mm不等。除此之外，在②-2的卵石層的卵石密度達到密實級，含量50~60%，一般粒徑為20~100mm，最大達400mm，亞圓形為主，分選性較差，質地堅硬，母巖成分為凝灰?guī)r、花崗巖等，中~微風化為主，充填物為砂礫及粘性土，無膠結，鉆探中孔壁易塌。

        上述地質條件，顯然不適常規的水泥土攪拌樁或高壓旋噴樁止水，經設計單位綜合考慮現場實際情況，決定采用全套管鉆進工藝。全套管鉆進咬合樁的適用性主要表現在以下幾個方面：
        1、咬合樁的抗剪強度和安全性能夠滿足圍護結構的要求；
        2、咬合樁施工完成后形成的連續結構能夠阻擋基坑外側水流入基坑內；
        3、采用全套管鉆機能夠滿足鉆進強度，而且在施工中始終有超前鋼套管護壁，不會造成塌孔的情況，對周邊地層變形影響小；

        上海騰尚項目負責人金工程師介紹說：“目前市場上常規咬合樁施工設備有搓管機、全回轉鉆機以及旋挖加全套管等，這三種設備的施工工藝均為通過液壓裝置將套管作圓周搖動并逐節壓入，每節套管壓入后通過抓斗或旋挖鉆機進行取土，然后再接下一節套管，如此往復直至成孔至設計標高。這種逐節加接套管和取土的施工方式，成孔效率較低，而且人工及機械運行費用相應較高，而且為保證工期，需多臺設備同時施工，也為施工場地布置增加了難度。”

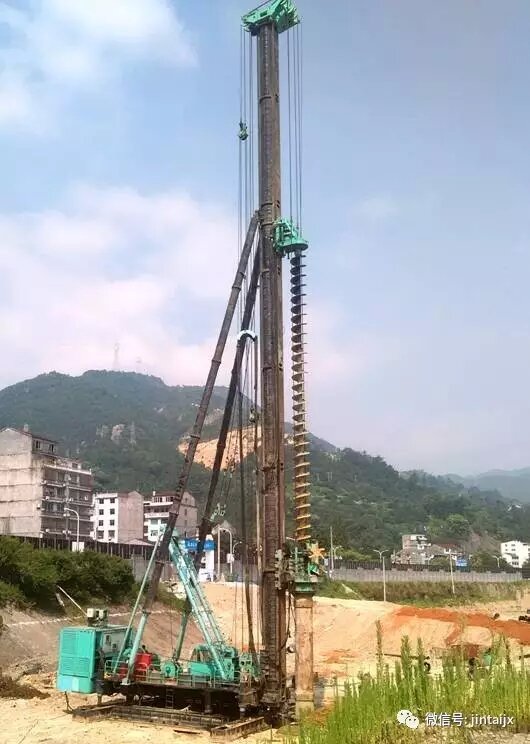

        實踐表明，搓管機的鉆進能力有限，無法克服本地質范圍內的大直徑卵石及局部漂石，而旋挖鉆機帶套管施工時，鉆進深度也會受到限制。基于上述考量，上海騰尚基礎公司決定選用SZ80-35雙動力頭全套管鉆機進行本項目的咬合樁施工。

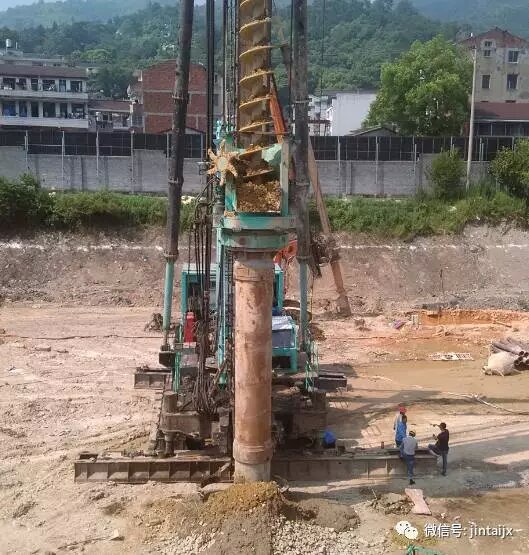

        上海金泰SZ80-35與其他設備相比，最顯著的技術特點在于：分別控制鉆桿和套管的兩個動力頭均可升至桅桿頂部，在套管動力頭下沉套管的同時，鉆桿動力頭驅動長螺旋鉆桿取土作業；套管無需分節壓入，也無需使用其他機械配合抓土，能大幅度提高施工工效，節省機械和人工成本。

        即使采用全套管鉆機工藝，在密實大粒徑卵石地層中施工咬合樁，也會遇到一些常見問題，如咬合樁垂直度控制、成孔過程中管涌、鋼筋籠上浮、鉆進時遇到漂石等，這些問題對于具有豐富咬合樁施工經驗的上海騰尚基礎工程公司來說已不在話下。近幾年，上海騰尚公司先后與上海建工集團、中鐵隧道集團、中天建設集團、上海隧道工程公司、南通二建等大型建筑企業合作，采用上海金泰SZ80-35全套管鉆機完成了諸多代表性工程，為在各類復雜地質條件下咬合樁施工技術做了有益的探索和實踐。
